J-125/43 M

Camion passerelle

J-125/43 M : Camion passerelle J-125/43 M

Le camion passerelle J-125/43 M est utilisé dans les situations qui exigent un important dégagement vertical et latéral. Sa passerelle lui permet en effet de franchir des trottoirs et de descendre jusqu’à 5,5 mètres. Sa passerelle très large permet une bonne aisance lors de l’exécution des travaux.

Spécifications

Portée maximale passerelle (excluant la tour)
13 050 mm
Longueur rétractée
6 300 mm
Franchissement de trottoir (dégagement latéral)
2 500 mm
Portée verticale
5 790 mm
Largeur de la plateforme inférieure
1 460 mm
Longueur totale
10 970 mm
Largeur totale en opération
2 500 mm
Hauteur de la tour
10 970 mm
Rotation de la plateforme
180 degrés
Charge maximale dans la passerelle
1 320 lbs
600 kg
Poids total
49 207 lbs
22 320 kg
Ouverture (déploiement)
Droite ou gauche
Téléchargez la fiche (pdf)
Figure 1 Figure 1

Consultez
la figure

Figure 2.1 Figure 2.1

Consultez
la figure

Figure 2.2 Figure 2.2

Consultez
la figure

Figure 2.3 Figure 2.3

Consultez
la figure

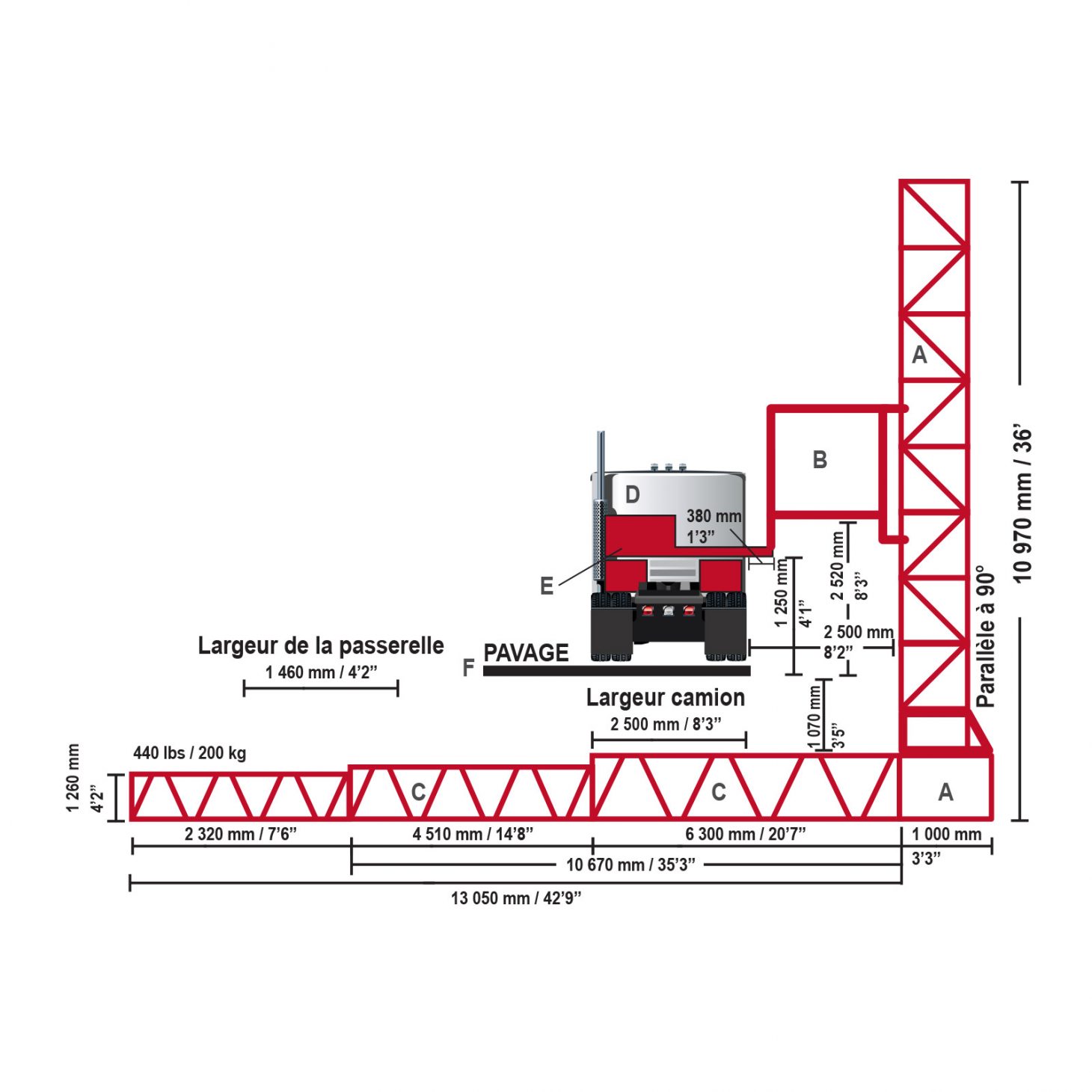

Figure 3.1 Figure 3.1

Consultez
la figure

Figure 3.2 Figure 3.2

Consultez
la figure

Figure 3.3 Figure 3.3

Consultez
la figure
