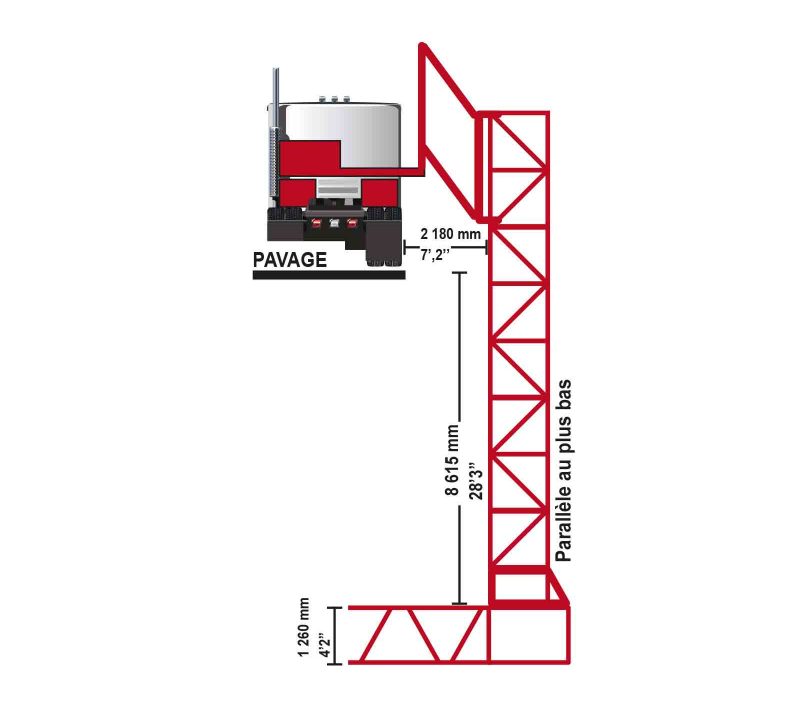

Le camion passerelle J-210/66 M est notre modèle le plus imposant. Sa conception a été réalisée pour les ponts routiers à trois voies comptant une piste cyclable ou un espace piétonnier. Sa passerelle de 1,67 mètre permet d’accroître l’efficacité des travaux de réfection de structures de ponts. Celle-ci se déploie sur une longueur de 20,4 mètres et permet d’atteindre 27 pieds de dégagement vertical sous la structure.
Spécifications
|
Portée maximale passerelle (excluant la tour)
|
20 420 mm
|
|
|
Longueur rétractée
|
9 150 mm
|
|
|
Franchissement de trottoir (dégagement latéral)
|
2 620 mm
|
|
|
Portée verticale
|
8 290 mm
|
|
|
Largeur de la plateforme inférieure
|
1 705 mm
|
|
|
Longueur totale
|
12 200 mm
|
|
|
Largeur totale en opération
|
2 620 mm
|
|
|
Hauteur de la tour
|
12 200 mm
|
|
|
Rotation de la plateforme
|
180 degrés
|
|
|
Charge maximale dans la passerelle
|
2 200 lbs
|
998 kg
|
|
Poids total
|
79 500 lbs
|
36 060 kg
|
|
Ouverture (déploiement)
|
Droite ou gauche
|
|
