J-150/52 H

Camion passerelle

J-150/52 H : Camion passerelle J-150/52 H

Le camion passerelle J-150/52 H est idéal pour les ponts routiers. Complètement déployée, la passerelle atteint une longueur de 15,8 mètres.

Spécifications

Portée maximale passerelle (excluant la tour)
15 870 mm
Longueur rétractée
6 310 mm
Franchissement de trottoir (dégagement latéral)
1 860 mm
Portée verticale
5 240 mm
Largeur de la plateforme inférieure
920 mm
Longueur totale
9 500 mm
Largeur totale en opération
2 500 mm
Hauteur de la tour
9 500 mm
Rotation de la plateforme
180 degrés
Charge maximale dans la passerelle
1 400 lbs
635 kg
Poids total
46 649 lbs
21 160 kg
Ouverture (déploiement)
Droite ou gauche
Téléchargez la fiche (pdf)

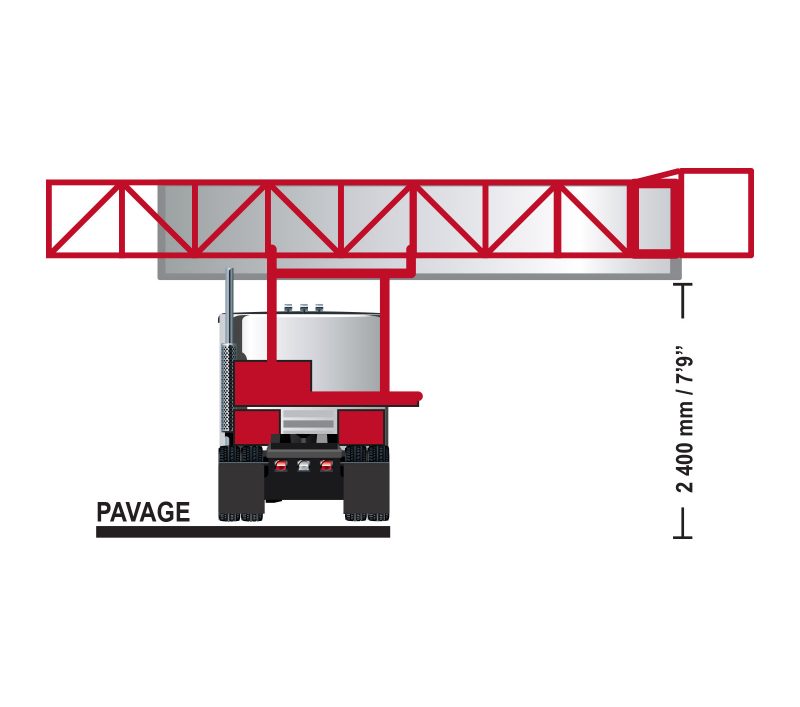

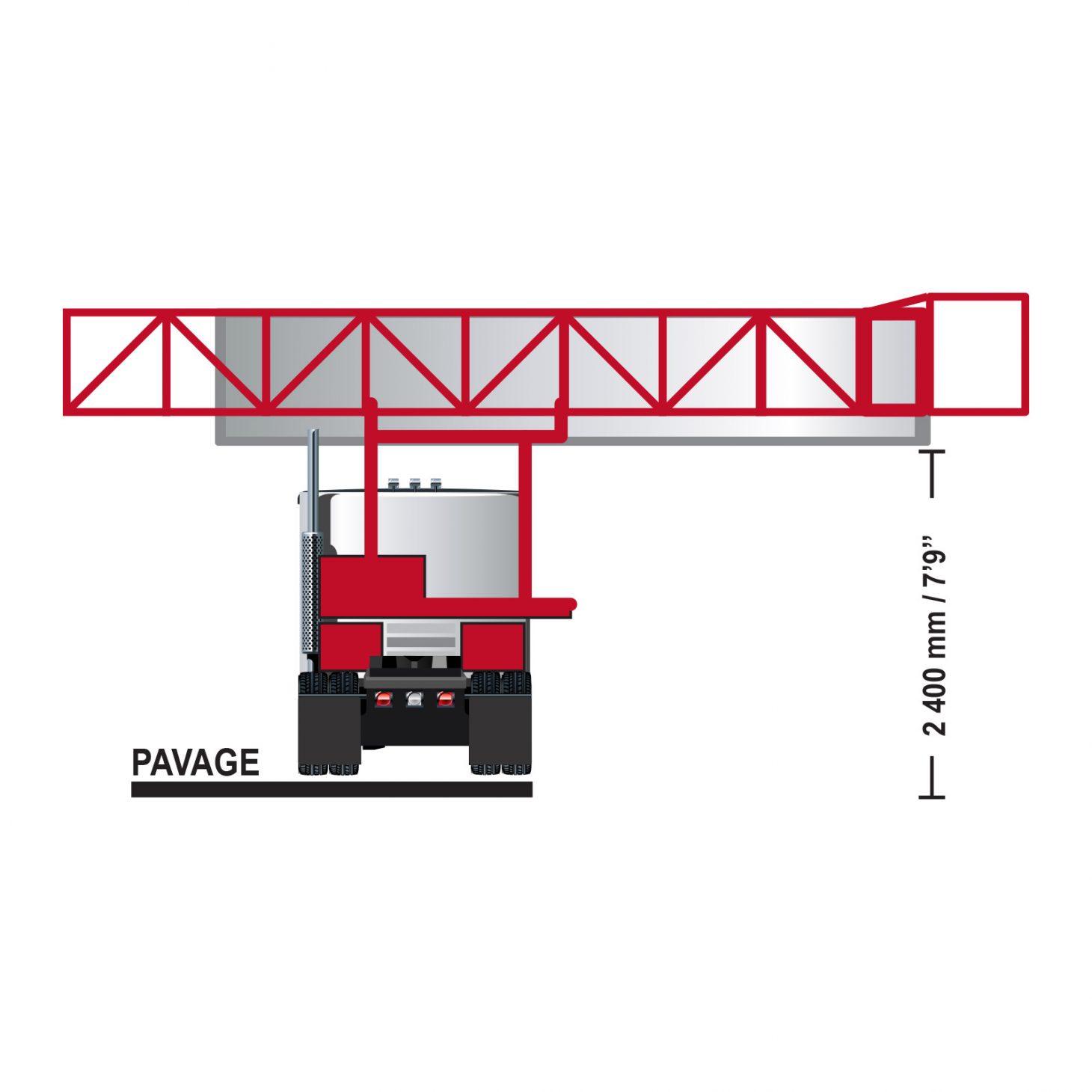

Figure 1 Figure 1

Consultez
la figure

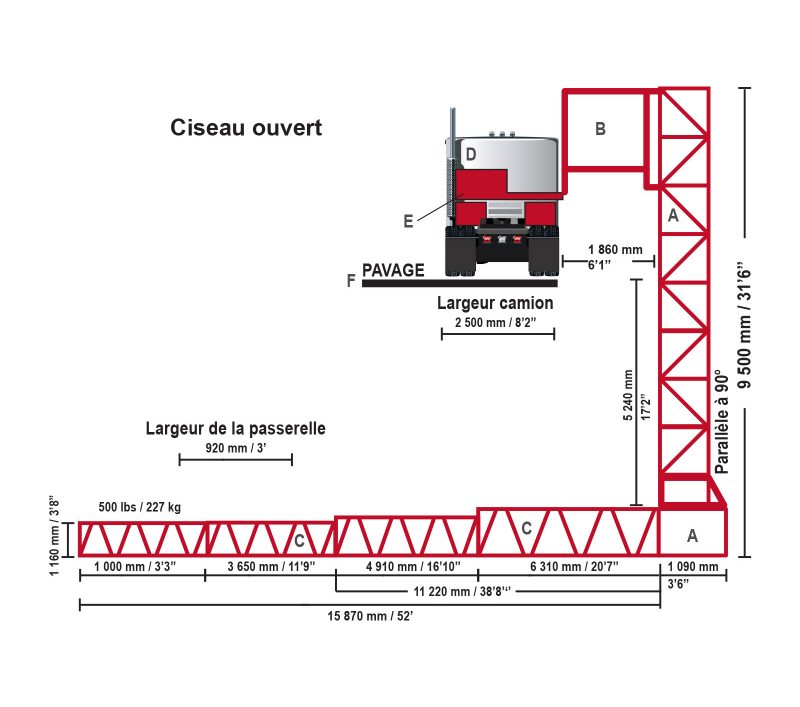

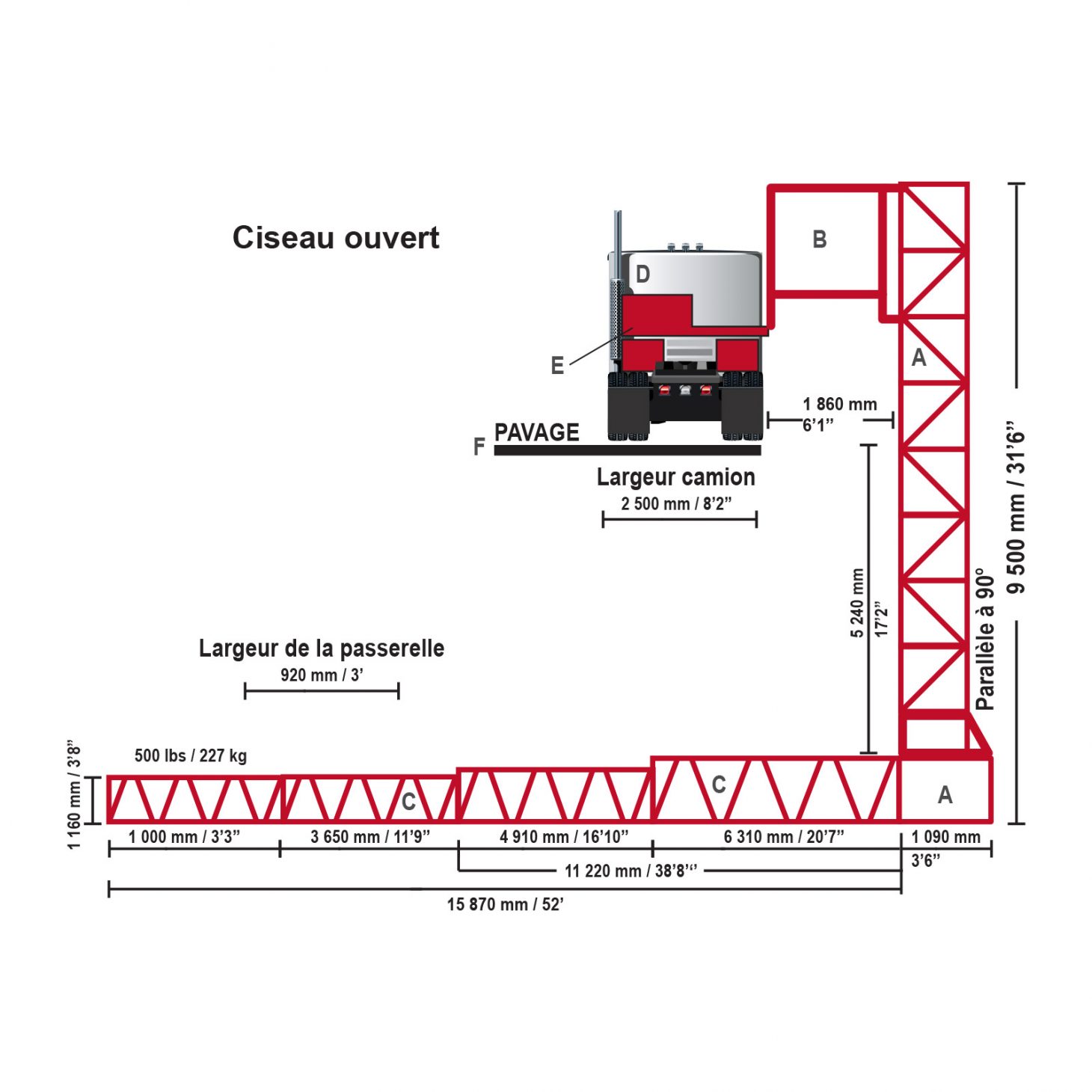

Figure 2.1 Figure 2.1

Consultez
la figure

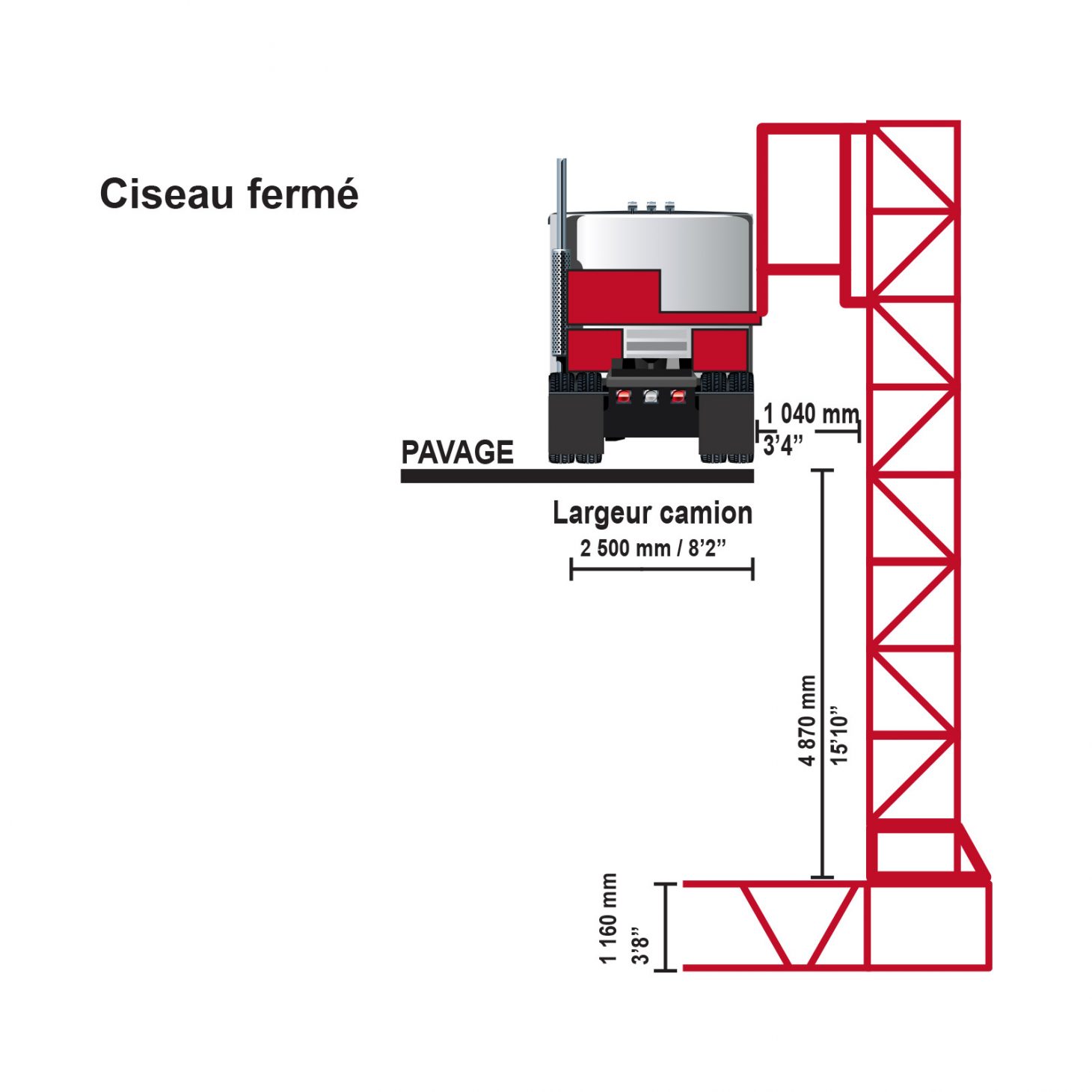

Figure 2.2 Figure 2.2

Consultez
la figure

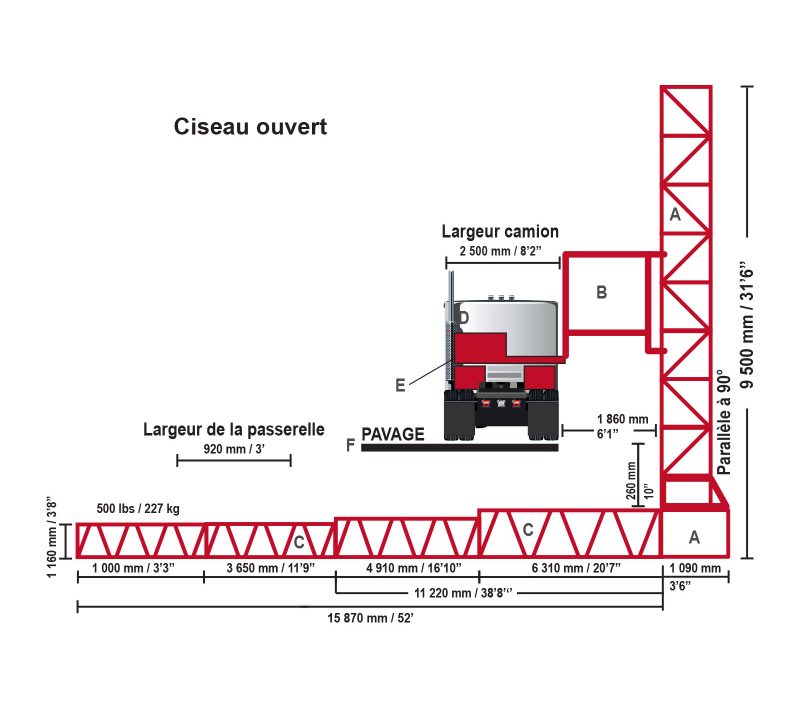

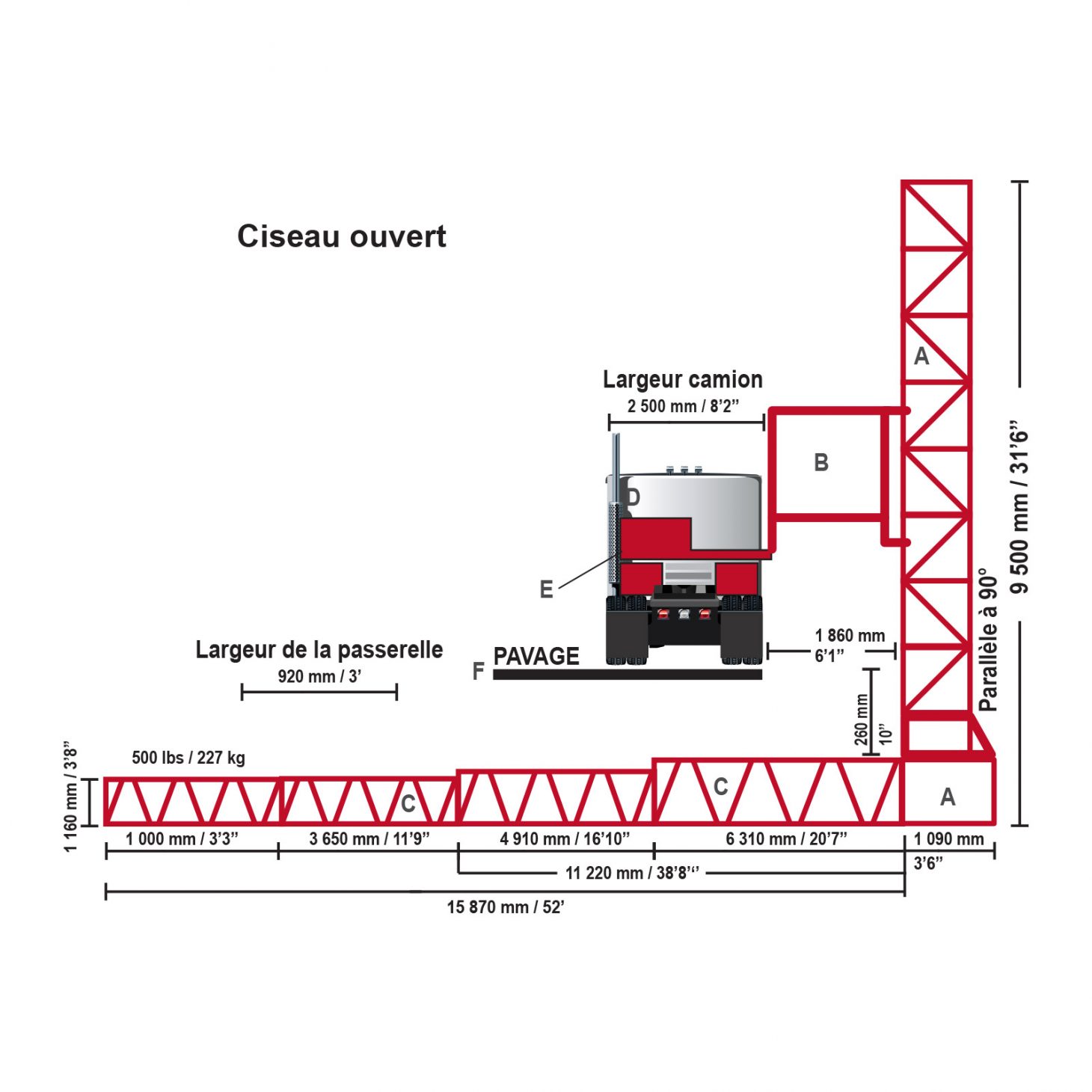

Figure 3.1 Figure 3.1

Consultez
la figure

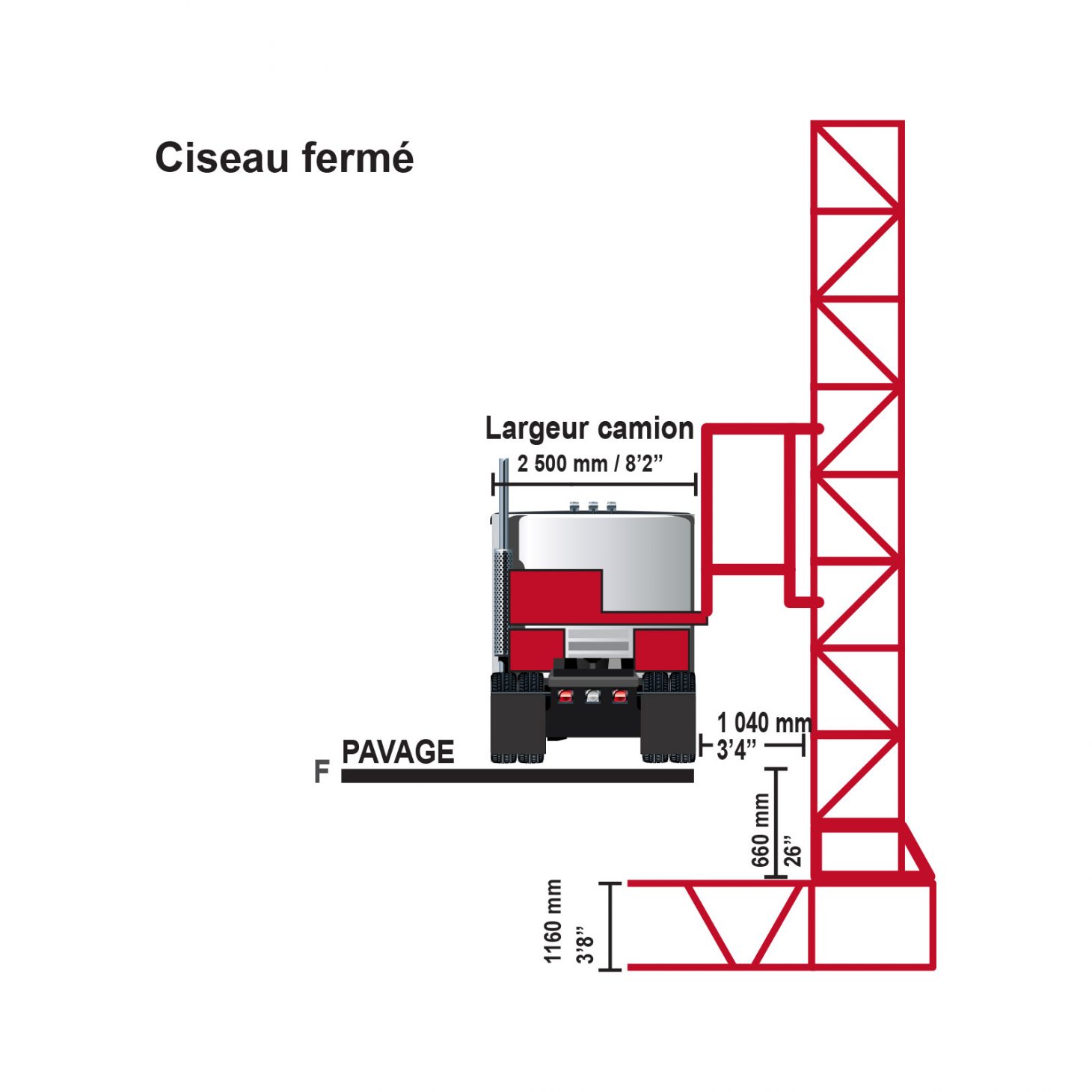

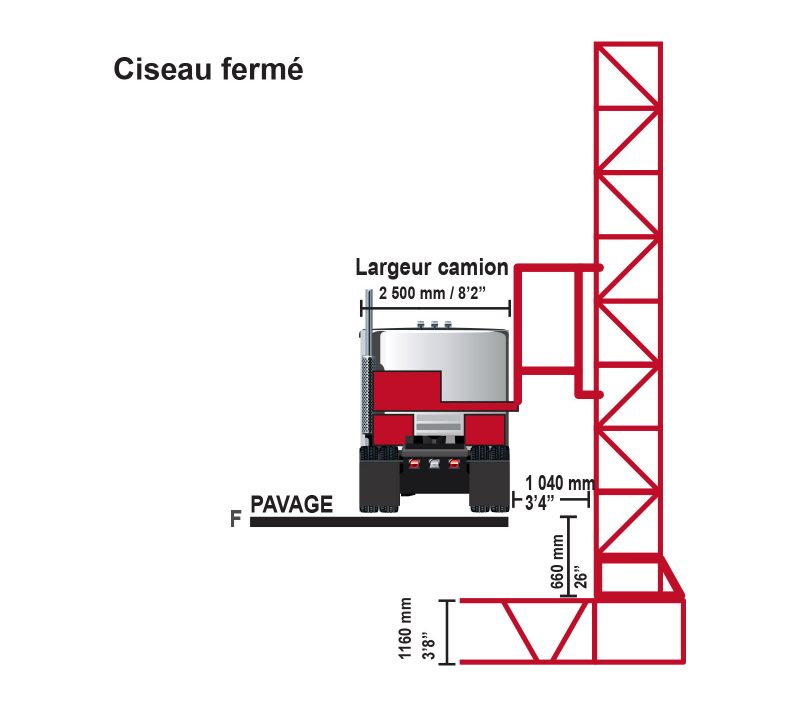

Figure 3.2 Figure 3.2

Consultez
la figure
